ガードレールとガードパイプの違いとは？設置基準と選び方を現場担当者が解説

道路脇で見かけるガードレールとガードパイプは、どちらも車両用防護柵ですが構造や設置目的に明確な違いがあります。

現場担当者として適切な防護柵を選ぶためには、設置基準や選び方のポイントを正しく理解することが重要です。

本記事では、福岡県北九州市で交通安全施設工事を手がける有限会社立栄興業が、ガードレールとガードパイプの違いから設置基準、現場での選び方まで詳しく解説します。

ガードレールとガードパイプの基本的な違い

ガードレールとガードパイプは、どちらも車両用防護柵として道路に設置されますが、構造と設置目的に大きな違いがあります。

現場担当者として適切な防護柵を選ぶためには、それぞれの特徴を正しく理解しておくことが重要です。

まずは基本的な違いから確認していきましょう。

■ 構造と形状の違い

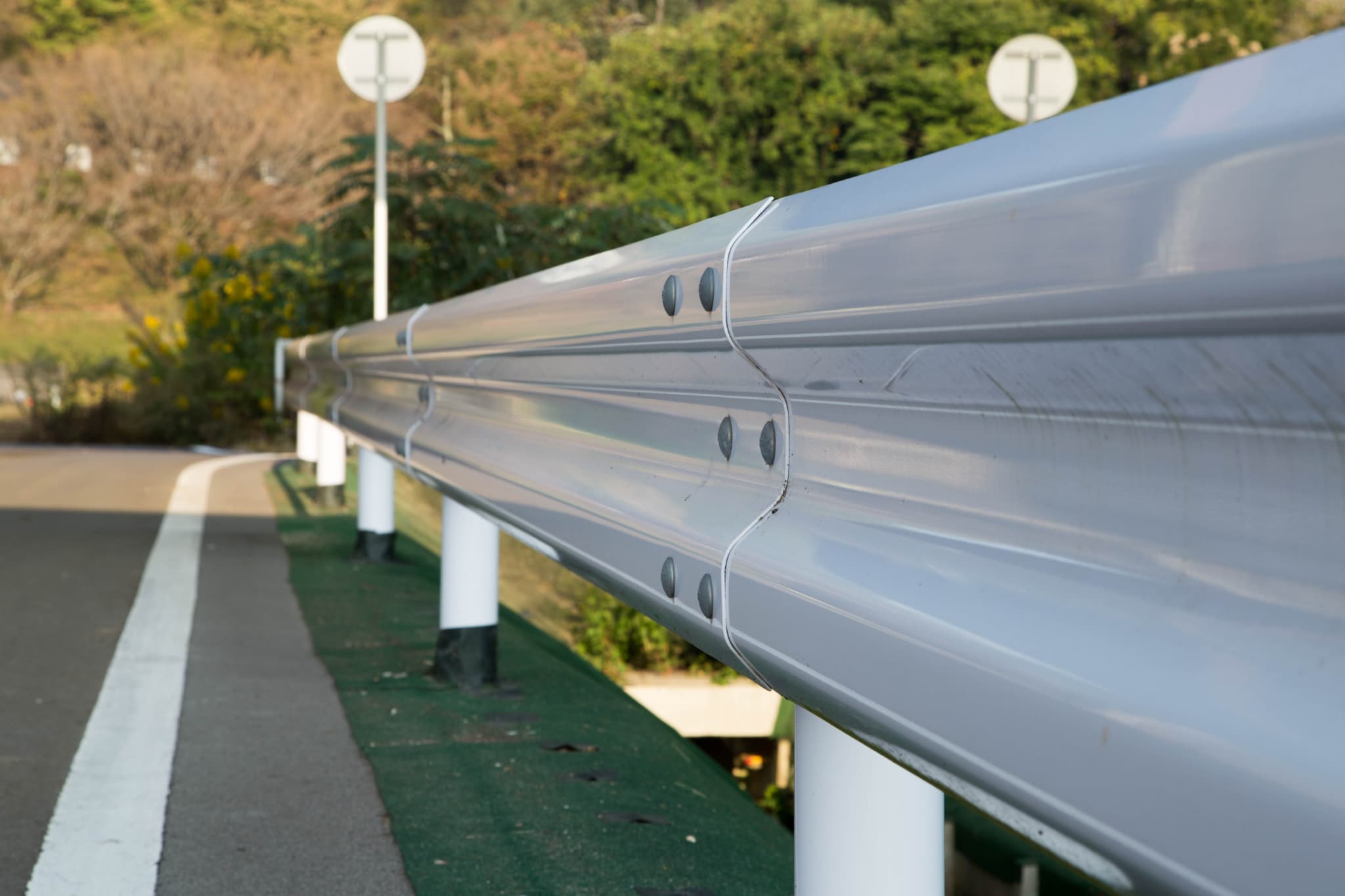

ガードレールは、波形の鋼板ビームを支柱に取り付けた構造で、最もスタンダードな車両用防護柵です。

波形のビームが車両衝突時の衝撃を吸収し、たわみながら車両を安全に誘導する仕組みです。

一方、ガードパイプは複数の丸パイプビームと支柱から構成され、パイプを適度な間隔で配置しています。

ガードレールと比べて施工性は劣りますが、パイプ間の空間により展望性が高く、ドライバーが防護柵の奥にいる歩行者を認識しやすい特徴があります。

■ 設置目的の違い

ガードレールは主として車両が路外や対向車線に逸脱するのを防ぐとともに、車両乗員の傷害を最小限にすることを目的としています。

高速道路や山道など、走行速度が高く逸脱時の危険度が高い場所に設置されます。

ガードパイプは、歩道と車道の境界に設置され、車両の逸脱を防ぎつつ歩行者や自転車の安全を確保する目的があります。

パイプ間の空間があるため、歩行者が車道の状況を確認しやすく、都市部の生活道路に適しています。

設置基準と性能規定

車両用防護柵の設置には、国土交通省が定める防護柵設置基準があり、性能規定に基づいて種別が分類されています。

現場担当者として設置基準を正しく理解することで、適切な防護柵の選定が可能になります。

設置基準の詳細を確認していきましょう。

■ 防護柵設置基準による規定

防護柵設置基準は、それまでの仕様規定から性能規定の基準に変わり、車両用防護柵に求められる性能が明確化されました。

車両の逸脱防止性能、乗員の安全性能、車両の誘導性能、構成部材の飛散防止性能の4つの性能が定められています。

設置場所は路側、分離帯、歩車道境界の3つに分類され、それぞれの場所に応じた種別が規定されています。

また、設置が必要な区間として、主として乗員の安全確保を目的とする区間と、主として二次被害の防止を目的とする区間の2つが定められています。

■ 種別と強度の分類

車両用防護柵は、強度が低いものから順にC種、B種、A種、SC種、SB種、SA種、SS種の7種類に分類されます。

さらに設置場所により、路側用、分離帯用（m）、歩車道境界用（p）の記号が付けられます。

ガードレールは全ての種別に対応できますが、ガードパイプはA種、B種、C種の3種類に分類されます。

設計速度や交通量、路外の危険度などを総合的に判断し、適切な種別を選定することが重要です。

設置場所による選び方

ガードレールとガードパイプのどちらを選ぶかは、設置場所の道路種別、設計速度、周辺環境などを総合的に判断します。

現場担当者として適切な選定を行うためには、それぞれの選び方のポイントを理解しておく必要があります。

具体的な選び方を見ていきましょう。

■ 道路の種類と設計速度

高速道路や自動車専用道路では、走行速度が高く衝撃度が大きいため、原則としてガードレールが選定されます。

一般道路で設計速度が高い区間や、路外の危険度が高い区間でもガードレールが適しています。

一方、都市部の生活道路や歩道と車道の境界には、展望性が高く歩行者の安全確保に優れたガードパイプが適しています。

設計速度が比較的低く、歩行者や自転車の通行が多い区間では、ガードパイプの利点が活かされます。

■ 景観への配慮と地域特性

防護柵の選定では、性能や経済性だけでなく、周辺環境との調和や景観への配慮も重要です。

ガードパイプはパイプ間の空間により視認性が高く、景観を遮らないため、観光地や景勝地に適しています。

また、地域によってガードパイプのデザインに違いがあり、自治体ごとに独自のデザインを採用している場合もあります。

福岡県北九州市での施工では、地域の特性や管理者の規定に従い、適切な防護柵を選定しています。

施工時の注意点

ガードレールやガードパイプの施工では、設置位置の正確さや施工品質が交通安全に直結します。

現場担当者として施工時の注意点を理解し、安全第一の姿勢で作業を進めることが重要です。

具体的な注意点を確認していきましょう。

■ 正確な施工が求められる理由

防護柵の設置位置や高さが設計と異なると、車両衝突時に十分な性能を発揮できない可能性があります。

支柱のピッチ、ビームの高さ、土中埋め込み深さなど、設計図書に基づいた正確な施工が求められます。

また、ボルトの締め付けトルクや溶接の品質など、細部にわたる品質管理も重要です。

福岡県北九州市の有限会社立栄興業では、長年の実績に基づく確かな技術で、正確な施工を実施しています。

■ 安全管理とチームワーク

交通安全施設工事では、現場内および周辺の状況を細かく確認し、事故やケガが発生しないよう細心の注意を払います。

交通規制や保安設備の設置、作業員の安全装備など、安全管理を徹底することがスピーディーな施工にもつながります。

また、スタッフ間のチームワークも重要で、日々の積み重ねが仕上がりの完成度と発注者の信頼につながります。

有限会社立栄興業では「安全第一」と「チームワーク」を大切にし、丁寧な姿勢で施工に取り組んでいます。

福岡県北九州市での施工実績

福岡県北九州市を拠点とする有限会社立栄興業は、昭和61年の設立以降、区画線工事をはじめとする交通安全施設工事を手がけてきました。

ガードレールやガードパイプの施工においても、豊富なノウハウと確かな技術で地域の交通安全に貢献しています。

地域密着型の施工体制について詳しくご紹介します。

■ 交通安全施設工事の専門性

有限会社立栄興業は、福岡県知事許可（般-2）第040149号を取得し、交通安全施設工事を専門に手がけています。

一級土木施工管理技士が2名、路面標示施工管理技能士が5名在籍し、確かな技術力で施工を実施しています。

区画線、フェンス、ガードレール、道路標識、ガードパイプ、道路反射鏡など、道路付属物全般の施工に対応できる総合力が強みです。

長年の実績に基づく豊富なノウハウを若いスタッフに受け継ぎ、地域のさらなる発展を後押ししています。

■ 地域に密着した施工体制

福岡県北九州市を中心に直方市など筑豊地区にて、人々がより安全に・より安心して暮らせる環境づくりに励んでいます。

現場では安全性を追求し、周辺環境にも配慮しながら作業を進め、地域の人々が安心して利用できる道路状況を実現しています。

一つひとつのご依頼に丁寧な姿勢で取り組み、交通安全に直結する工事として人の命を守る重要な施工を担っています。

ガードレールやガードパイプの設置をお考えの方は、ぜひ有限会社立栄興業にご相談ください。
